該系列由側傾式、頭尾回轉式、頭尾升降回轉式、頭尾可傾斜式以及雙回轉等多種形式的變位機通過工作臺的升降、回轉、翻轉使工件處于******焊接或裝配位置，可與焊接操作機等配套組成自動焊接專機，還可作為機器人周圍設備與機器人配套實現焊接自動化，同時可根據用戶不同類型的工件及工藝要求，設計定制各種特殊變位機。

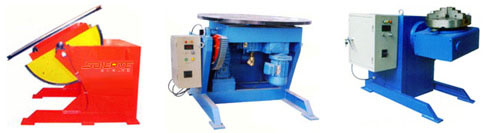

以下僅是本公司制作過的一些特殊焊接變位機，還有很多型式，恕不全部出示。選擇小型變位器時，可選配合適的夾緊機構，以獲取高效率的安全性。 |

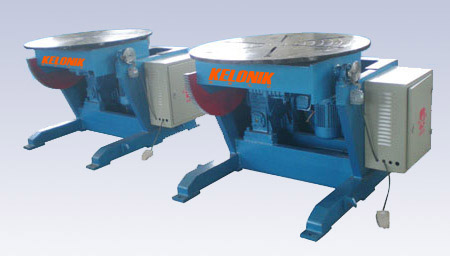

| 回轉臺 |
|
|
| 焊接變位機主要是通過工作臺的升降、回轉、翻轉等運動使工件處于******焊接位置，有側翻式、頭尾式、升降式及雙回轉等多種結構形式。可與焊接操作架等配套組成自動焊接專機，還可與機器人等配套實現自動化焊接。同時可根據用戶的工件和工藝要求，設計定制各種特制焊接變位機。 |
|
|
| 技術參數 |
|
規格型號 |
ZHB-1 |
ZHB-3 |
ZHB-6 |
ZHB-12 |
ZHB-30 |
ZHB-50 |
ZHB-100 |
|
額定承載重量 |
100 |
300 |
600 |
1200 |
3000 |
5000 |
10000 |
|
工作臺回轉速度 |
0.4-4 |
0.1-1 |
0.1-1 |
0.05-0.5 |
0.05-0.5 |
0.05-0.5 |
0.02-0.2 |
|
工作臺翻轉速度 |
2 |
手動 |
1.1 |
0.67 |
0.23 |
0.14 |
0.14 |
|
工作臺直徑 |
Φ400 |
Φ600 |
Φ1000 |
Φ1200 |
Φ1400 |
Φ1500 |
Φ2000 |
|
工作臺翻轉角度 |
|
| 電機功率 |
回轉 |
0.06 |
0.37 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
|
翻轉 |
0.18 |
/ |
0.75 |
2.2 |
1.5 |
3 |
5.5 |
|
額定載重時******偏心距 |
100 |
150 |
150 |
200 |
200 |
200 |
200 |
|
額定載重時最重偏心距 |
150 |
200 |
200 |
250 |
300 |
300 |
400 |
|
90°時工作******回轉直徑 |
Φ600 |
Φ800 |
Φ1500 |
Φ2000 |
Φ2100 |
Φ2500 |
Φ3200 | |
| |

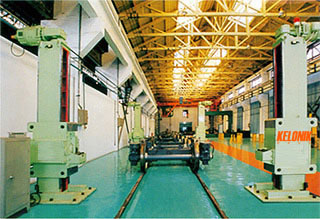

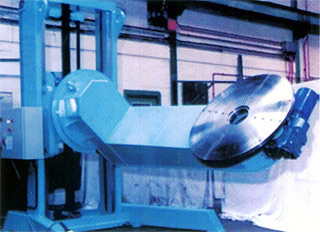

| 頭尾升降式變位機 |
|
| |
|
